Zubehör für die Kontur- und Rauheitsmessung
Tastarme & Tastspitzen
Standard-Tastarme, einseitig nach unten tastend,
Standard Tastarme, doppelseitig nach unten und oben tastend und Sondertastarme.
Features im Überblick:
T4HD USB-Tastarme sind autokalibrierungsfähig und ersparen Spätfolgen einer Fehlbedienung beim Kalibrieren. Alle Tasterdaten werden direkt auf dem Taster gespeichert.
T4HD USB-Tastarme sind verwechslungssicher und ersparen Tasterbruch und Messfehler auf Grund falsch selektierter Taster. CNC Messprogramme starten nur mit dem richtigen Taster.
T4HD USB-Tastarme sind erhältlich mit formschlüssigen HD-Tastspitzen und ersparen Messfehler auf Grund verdreht eingesetzter Tastspitzen. Wechseln Sie bei Bedarf die Tastspitze mit einem Klick, ohne Werkzeug, ohne Klebstoff.
T4HD USB-Tastarme:
Patentierte Technologie – erhältlich nur bei IMTS/Triebworx.
Tastarme mit T4HD Click-Befestigung (HD Taster)
Unser Sortiment umfasst sowohl kurze als auch lange Tastarme mit unserem Click-Befestigungssystem in den folgenden Kombinationsmöglichkeiten:
• T4HD Standard-Tastarme, einseitig nach unten tastend.
• T4HD-Standard Tastarme, doppelseitig nach unten und oben tastend.
• T4HD-Sondertastarme.
sowie passende Tastspitzen:
T4HD-01- 48-6.5
T4HD Tastspitze Hartmetall, 6,5 mm, R = 25 μm
T4HD-01- 48-23.5
T4HD Tastspitze Hartmetall, 23,5 mm, R = 25 μm
T4HD-01- 48-2×5
T4HD Tastspitze Hartmetall, 2 x 5 mm, R = 25 μm
T4HD-01- 48-2×9
T4HD Tastspitze Hartmetall, 2 x 9 mm, R = 25 μm
T4HD-01- 48-2×20.5
T4HD Tastspitze Hartmetall, 2 x 20,5 mm, R = 25 μm
T4HD-DSP-90-6
T4HD Einfach-Diamantspitze, 6,0 mm, R = 2 μm, 90°
T4HD-DSP-90-2×5
T4HD Doppel-Diamantspitze, 10,0 mm, R = 2 μm, 90°
T4HD Tasteinsatz, Hartmetall, auf HM-Schaft, 2,5 mm, R = 0,1 mm
(auf Anfrage)
Tastarme mit Schraub-Befestigung:
Desweiteren erhalten Sie bei uns auch Tastspitzen oder Tasteinsätze mit Schraubbefestigung.
Diese können kompatibel zu älteren Messsystemen oder Fremdherstellern geliefert werden:
01- 48-6/S
Tastspitze, Hartmetall, ø 1 mm, 6,0 mm, R = 25 μm
01- 48-20.5/S
Tastspitze, Hartmetall, ø 3,5 mm, 20,5 mm, R = 25 μm
01- 48-20.5/S/K
Tastspitze, Hartmetall, ø 3,5 mm, 20,5 mm konisch, R = 50 μm
01- 48-59.5/S
Tastspitze, Hartmetall, ø 3,5 mm, 59,5 mm, R = 25 μm
01- 48-2×5/S
Tastspitze Hartmetall, ø 1 mm, 2 x 5 mm, R = 25 μm
01- 48-2×9/S
Tastspitze Hartmetall, ø 1,5 mm, 2 x 9 mm, R = 25 μm,
01- 48-2×16.5/S
Tastspitze Hartmetall, ø 2,5 mm, R = 25 μm, 2 x 16,5 mm
Kompatible Rubin-Kugeltaster mit Schraubbefestigung, doppelseitig nach unten und oben tastend
sowie
Kompatible Disktaster mit Schraubbefestigung, doppelseitig nach unten und oben tastend:
auf Anfrage

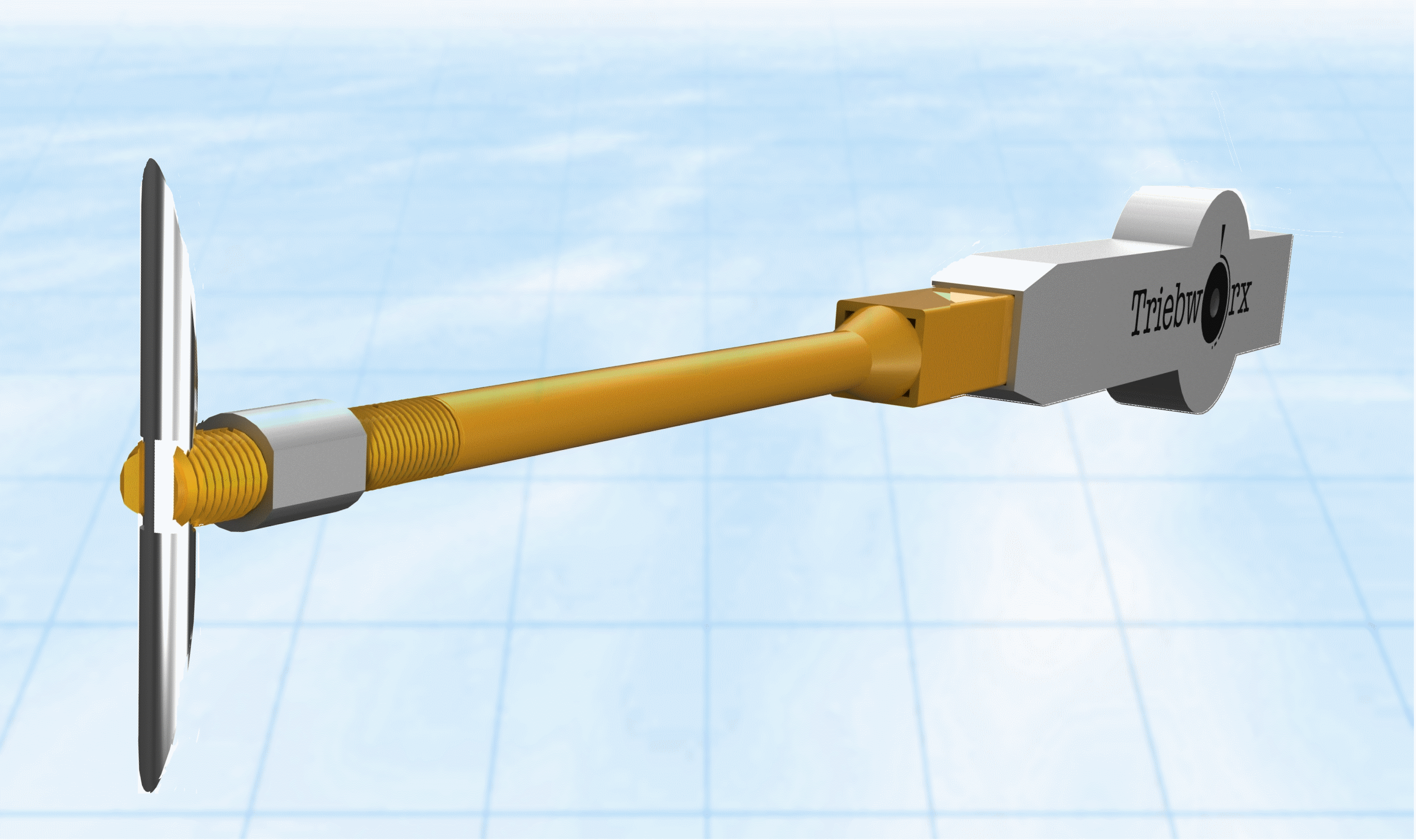

Im Bild: Tastarm T4HD 100-2×20.5 USB/S

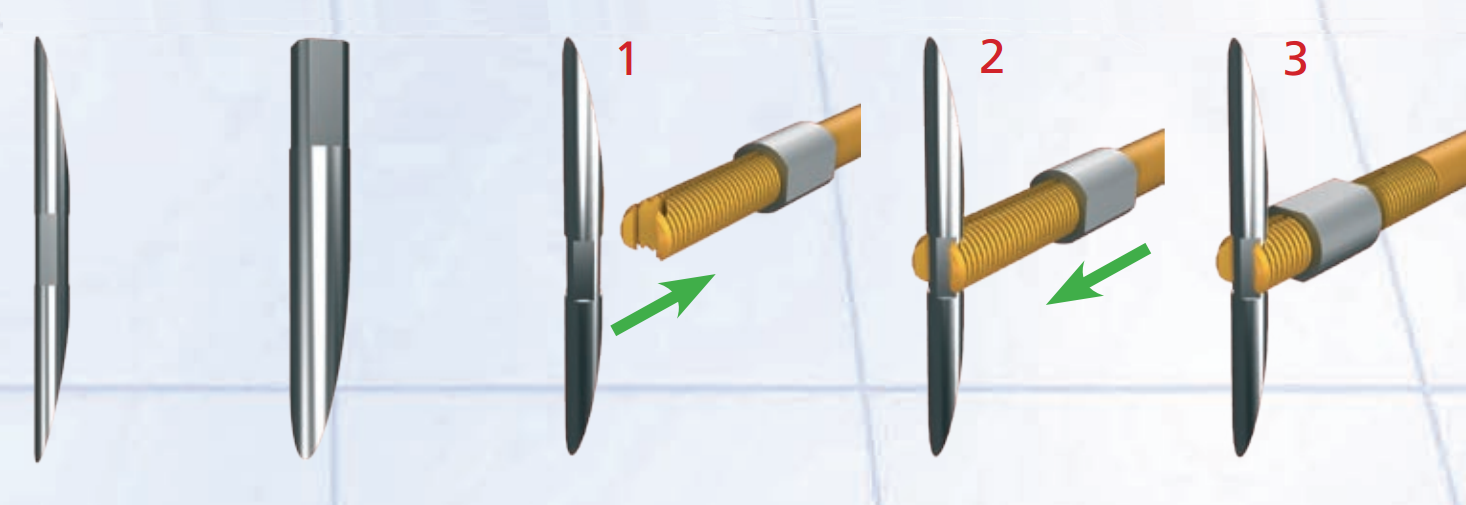

Formschlüssige HD-Tastspitzen
Die formschlüssigen HD-Tastspitzen der T4HD wechseln Sie bei Bedarf mit einem Klick ohne Werkzeug oder gar gefährlichem Klebstoff.
