3-Achs-USB-CNC-Messplatz-Erweiterung
Triebworx TXPlus3
Betrieb an T4HD, T4HD-XL, T4HD-Aero oder P4HD!
Mit der TXPlus3 können bis 3 zusätzliche CNC-Achsen angesteuert werden. Zeitraubendes Umstecken entfällt.
Features im Überblick:
Erweiterung bestehender IMTS/Triebworx-Messtechnik um 3 zusätzliche CNC-Achsen
Zeitraubendes und fehleranfälliges Umstecken entfällt komplett
Plug and Play – keine Geräte-Modifikation nötig
Nahtlose Integration in den Teach-In- und CNC-Ablauf von T4HD, T4HD-XL T4HD-Aero und P4HD
Betrieb an T4HD, T4HD-XL, T4HD-Aero oder P4HD:
Erweiterung ansteuerbarer CNC Achsen auf +3

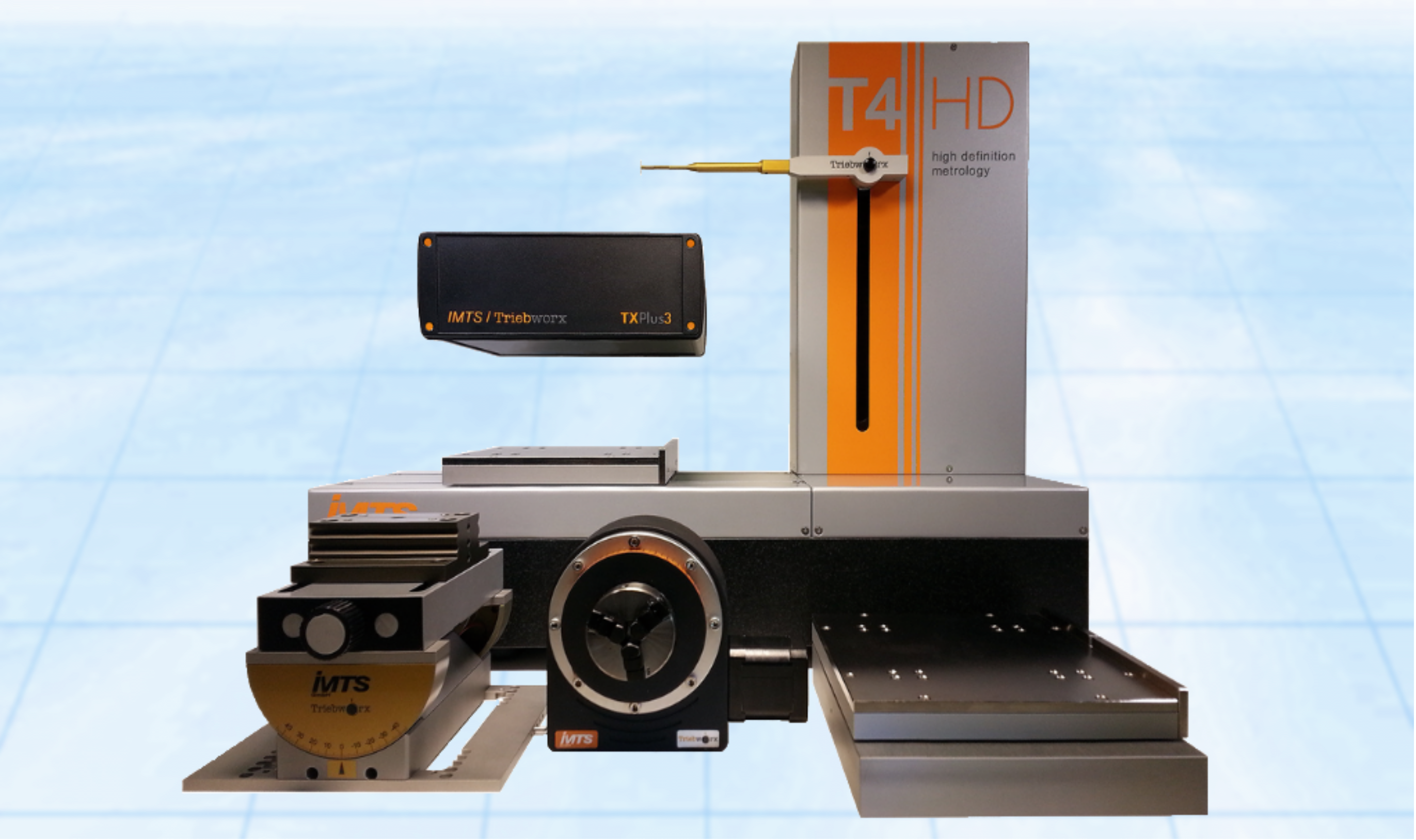

Die TXPlus3 kann Ihre IMTS / Triebworx T4HD, T4HD-XL, T4HD-Aero oder P4HD auf bis zu 7 Achsen erweitern und integriert sich dabei nahtlos in den Teach-In- und CNC-Ablauf dieser Geräte.
Das Problem: Ihre Prüflinge am Messplatz werden bisher noch manuell ausgerichtet bzw. Ihr bisheriger Messplatz verfügt nicht über ausreichend viele CNC-Positionierachsen.
Die Lösung: Die IMTS / Triebworx TXPlus3 erweitert Ihren Messplatz um bis zu drei motorisch gesteuerte CNC-Achsen.
Tip: Sie können die Achsen 4 – 7 gleichzeitig angeschlossen lassen und nur den notwendigen Aktor auf Ihrem Messgerät plazieren. So entfällt zeitraubendes und fehleranfälliges Umstecken.

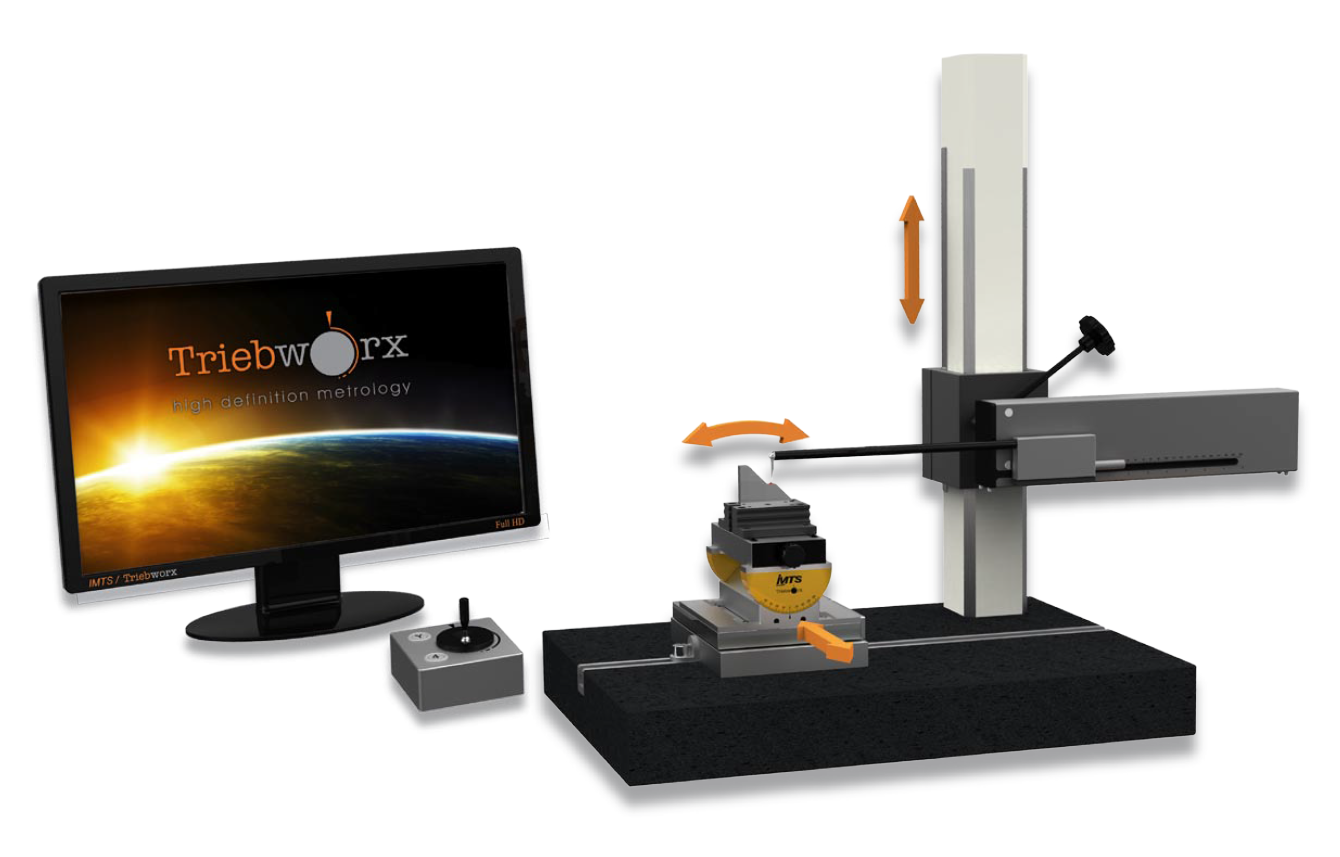

Im Bild: Betrieb an einer P4HD PCV-Nachrüstung.
Mit der TXPlus3 können Sie manuelle Positionierungen auf bis zu 3 Achsen automatisieren.
Die TXPlus3 wird über USB an Ihren vorhandenen PC angeschlossen und kann auch an der P4HD betrieben werden. Zusätzlich zu numerischen Positionsvorgaben können mit dem optionalen Joystick auch Positionen manuell angesteuert werden.
Ansteuerbare Aktoren:
Triebworx Dreh,- und Schwenktische, Triebworx Schwenktische.
Betrieb an T4HD, T4HD-XL, T4HD-Aero oder P4HD:
Erweiterung der ansteuerbaren CNC Achsen auf +3
Die TXPlus3 kann Ihre IMTS / Triebworx T4HD, T4HD-XL, T4HD-Aero oder P4HD auf bis zu 7 Achsen erweitern und integriert sich dabei nahtlos in den Teach-In- und CNC-Ablauf dieser Geräte.
Das Problem: Ihre Prüflinge am Messplatz werden bisher noch manuell ausgerichtet bzw. Ihr bisheriger Messplatz verfügt nicht über ausreichend viele CNC-Positionierachsen.
Die Lösung: Die IMTS / Triebworx TXPlus3 erweitert Ihren Messplatz um bis zu drei motorisch gesteuerte CNC-Achsen.
Ansteuerbare Aktoren:
Triebworx-Drehtische, Triebworx-Lineartische sowie DC-Motor-Aktoren mit inkrementellem Messsystem.
Betrieb an einer P4HD PCV-Nachrüstung:
Mit der TXPlus3 können Sie manuelle Positionierungen auf bis zu 3 Achsen automatisieren.
Die TXPlus3 wird über USB an Ihren vorhandenen PC angeschlossen und kann auch an der P4HD betrieben werden. Zusätzlich zu numerischen Positionsvorgaben können mit dem optionalen Joystick auch Positionen manuell angesteuert werden.
Technische Daten

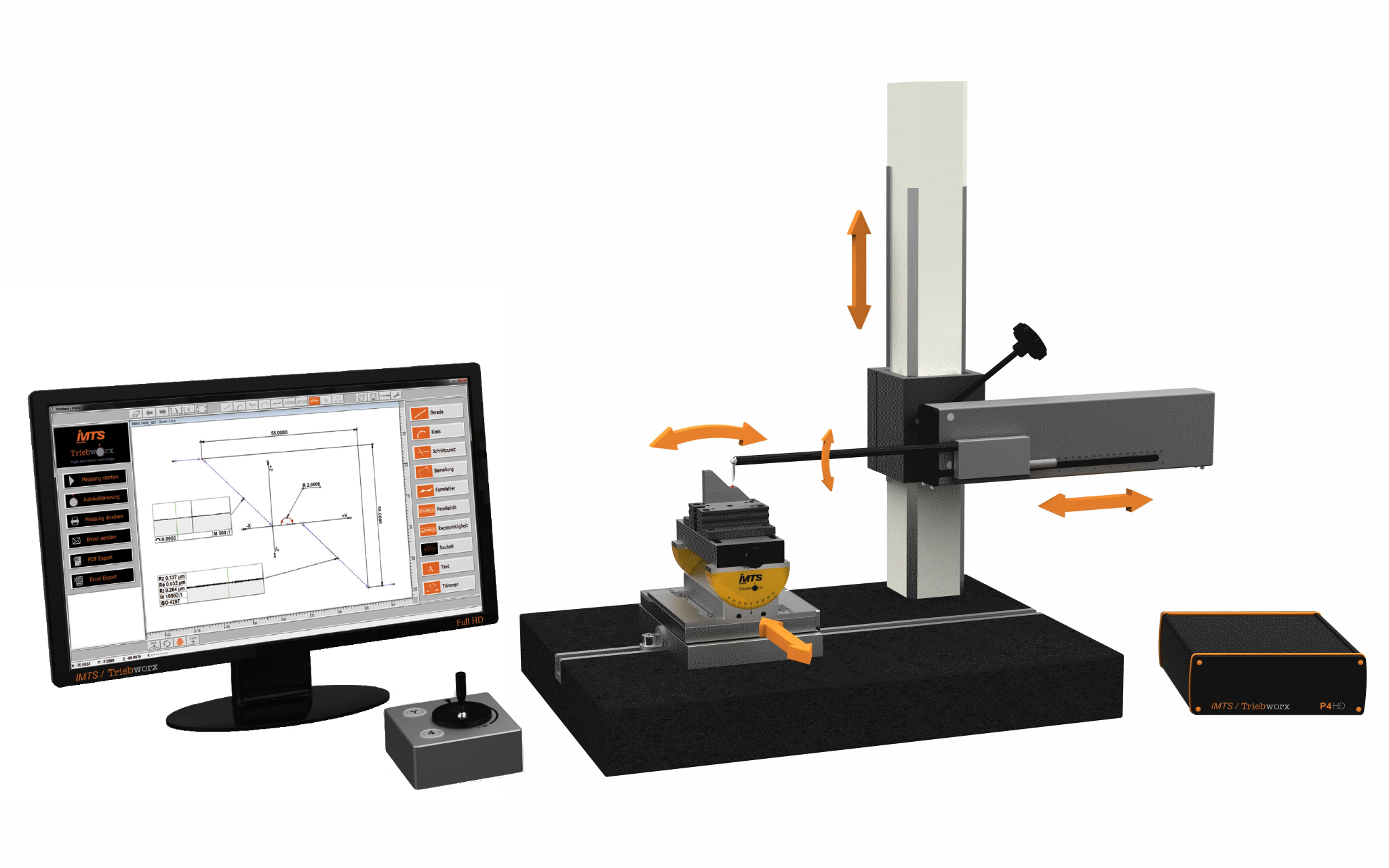

Im Bild: TXPlus3 steuert einen Schwenktisch mit Y-Verstelltisch und eine DC-Linearachse auf einem PCV-Messplatz.
TXPlus3
USB-Steuergerät für Windows 11 Pro, als Sonderlösung für Bestandssysteme oder Fremdgeräte-Nachrüstung auch Windows 10 Pro 64Bit, 7 / 32 & 64 Bit oder Windows XP / 32 Bit
möglich.
24 VDC Betriebsspannung über internationales Steckernetzteil
Achse “5“ für DC-angetriebene Aktoren bis 24 VDC / 2A mit inkrementellem Messsystem
Achse “6“ für Schrittmotor-angetriebene Aktoren mit Nullpunktschalter
Achse “7“ für Schrittmotor – angetriebene Aktoren mit Nullpunktschalter
Volle Integration in die Triebworx-Auswertesoftware als 5. bis 7. CNC-Achse
